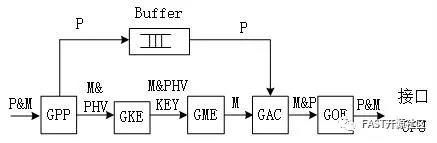

FAST基本的流水线由5个通用功能模块组成，可支持基本的OpenFlow转发功能。通过对基本流水线扩展，可以实现更加复杂的交换功能。 一、基本硬件流水线结构      FAST基本流水线包含通用分组解析（GPP）、通用关键字提取（GKE）、通用匹配引擎（GME）、通用转发动作（GAC）和通用输出引擎（GOE）五个模块，以及一个分组缓冲区（Buffer），如下图所示。由于Buffer对软件是不可见的，与具体的分组处理功能无关，因此不是FAST的硬件模块，也没有MID编号。      GPP将到达的分组按照到达的先后顺序将分组写入Buffer缓存，同时提取分组的前128字节作为分组头向量（PHV）随分组元数据（M）在模块间传递，模块GAC以此将分组从Buffer读出，重新与元数据组合，发往GOE模块。在GPP将分组缓存，只在流水线中传递PHV的优点是简化流水线的设计，避免变长报文对流水线处理性能的影响。      M和PHV在Verilog中分别定义为256位和1024位的向量，KEY定义为296位（IPv6五元组）的向量，因此上游模块使用1个时钟周期即可将M、PHV以及KEY信息传递到下游模块。 二、流水线的处理流程    （1）GPP模块

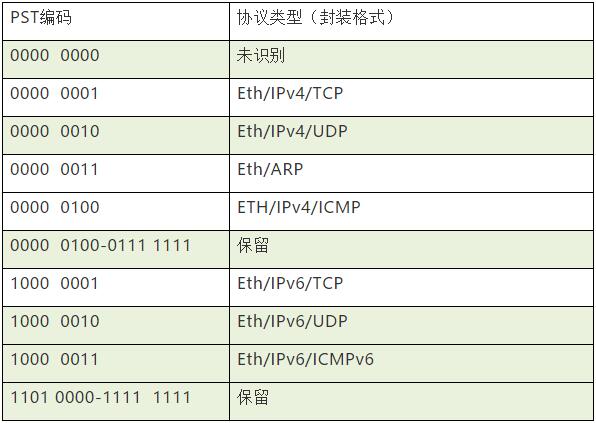

     GPP模块解析到达分组的L2-L4层协议，将解析结果写入分组元数据中8比特的PST字段。PST编码中0XXXXXXX编码对应IPv4相关协议，1XXX XXXX编码对应IPv6相关协议。0000 0000表示未识别的协议。      目前GPP支持的PST编码类型如下：      GPP模块同时负责把分组送报文缓冲区按照先进先出的方式缓存，同时生成每个分组的PHV，与分组元数据一起向流水线下游传送。    （2）GKE模块

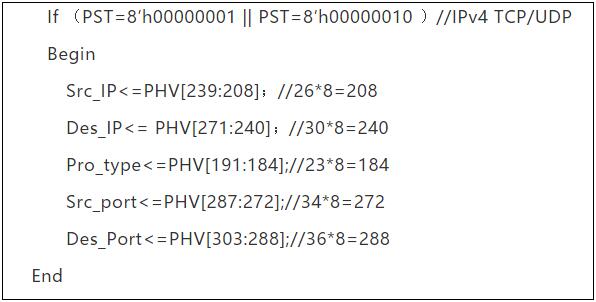

     GKE负责根据元数据中德PST值，从PHV中提取查表关键字。当分组PST确定时，关键字在PHV中具有确定的位置。例如，对于提取IPv4/TCP/UDP报文的五元组，可离线计算得：IPv4源IP地址到以太网帧起始的偏移量为26（208bit）字节，目的IP偏移量为30字节（240bit）。协议域偏移为23字节（184bit），TCP/UDP源和目的端口号分别为34（272bit）和36（288bit）字节。显然，如果在关键字提取时需要TCP的SYN等标志位，可以计算这些标志位的偏移量，直接赋值即可。用Verilog描述的IPv4五元组关键字提取代码如下图所示。      GKE支持对IPv4/IPv6的TCP/UDP/ICMP五元组提取（ICMP没有端口号），其中IPv4和IPv6的关键字具有不同的格式。    （3）GME模块
     GME模块实现类似TCAM的功能，将包含五元组的key与TCAM中的带掩码的五元组规则进行匹配，返回匹配的FlowID，如果匹配不命中，FlowID为全0。GME将返回的flowID信息填写到元数据的FlowID字段中。      不同的FPGA平台上，GME的匹配有不同的实现方法，以及不同的规则数目和规则宽度等。实现方式也可能是使用FPGA片外的TCAM芯片，或者FPGA片内的TCAM逻辑。      由于GME输入的KEY可能有多种格式，因此GME讲KEY与元数据中协议类型（PST）字段合并组成查表关键字，软件在配置查表规则时，不同格式的规则前面要带上不同的PST编码。    （4）GAC模块
     GAC模块包含Action表，通常表项的大小与FlowID的宽度有关。例如系统支持4K条五元组标识的流，那么FlowID的宽度为12，在GAC中的Action表也有4K项。每个Action表包含对分组的转发操作，包括丢失，转发到特定输出端口，或送到特定的软件UA处理等。GAC根据转发操作相关更新分组元数据中的字段，信息同时将分组从Buffer中读出，与元数据一起发给下游模块。      GAC实现对分组元数据中OutPort、Discard、DMID等域的修改，决定分组的转发交换行为。    （5）GOE模块
     GOE模块负责FAST流水线输出分组的处理，主要包含以下2个功能。一是根据配置对FlowID/DMID标识流的令牌桶限速，例如作为OpenFlow交换机实现时，GOE可以控制Packet-in分组（DMID为OpenFlow通道控制器）的流量，二是对丢弃分组的计数。由于分组在Buffer中是顺序存储的，因此即使GAC之前的模块不能随意丢弃分组或者分组元数据。GPP等模块如果决策要丢弃分组时，需将分组元数据中的Discard位置位，将DMID设置为GOE的MID，这样分组就会旁路掉GOE模块前其他模块的处理，直到GOE模块。GOE模块实现对分组的丢弃，并进行统计计数。      显然，FAST基本流水线只实现了最基本的分组处理功能，如何通过流水线扩展实现更加复杂的分组处理将在后续文章中介绍。
