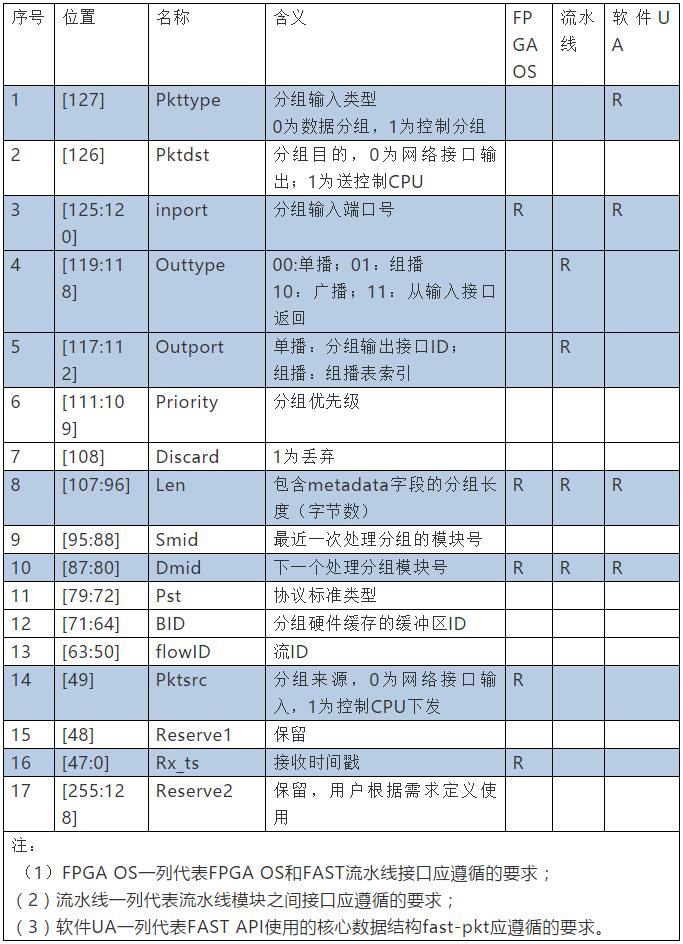

基于OpenTSN环境和TSN-Insight机制，我们对环形网络中4个TSN交换机的同步精度和基于CQF整形的TSN流转发延时进行了测试。初步验证了目前实现方案的有效性，也发现了一些潜在的bug。      本规范定义了标准FAST平台上的元数据格式，FAST平台的FPGA OS设计，硬件流水线设计和FAST UA设计都必须遵循本规范。 一、FAST元数据定义      FAST平台的元数据MD共256比特，在数据通路上第一拍传递MD[127:0]，第二拍传递MD[255:128]。MD中共包含17个域，定义如下表所示。      与常规的秒脉冲机制相比，基于Beacon机制的精度测量具有实现简单，无需专业的测试设备的优点（TSN-Insight的PTP协议扩展和Beacon机制详见参考文献[1][2]，我们也将在后续文章中介绍）。      在FPGA OS，FAST硬件流水线和FAST软件UA在设计时都需要考虑对FAST元数据的支持，以保证正确的分组元数据交互。 二、使用说明      由于不同的分组处理应用差异较大，因此并不是每个分组处理应用都需要使用所有的元数据字段，而且在FAST平台中，不同位置使用和处理的元数据字段也不同。      因此，除了上表中定义的FPGA OS，FAST流水线和FAST UA必须支持的元数据字段（用R表示）外，分组处理应用可以支持，也可以不支持其他元数据字段。      元数据字段的详细说明和使用方法，见《FAST入门（4）软硬协同分组处理模型之二》
